SRV250 フロントブレーキのメンテナンス

さあ、今年の冬休みの宿題はフロントブレーキのメンテナンスということで、ブレーキホースを交換します。
では、や〜っておしまい!

部材

ブレーキ周りのメンテナンスで調達した物たちは以下です。

取り外し

先ずは現行品の取り外しである。

ちゃんと養生して、
f:id:AkasakaIchiro:20161227002206j:image

ブレーキオイルを抜きます。
f:id:AkasakaIchiro:20161227002218j:image
オイルが濁りまくりです。

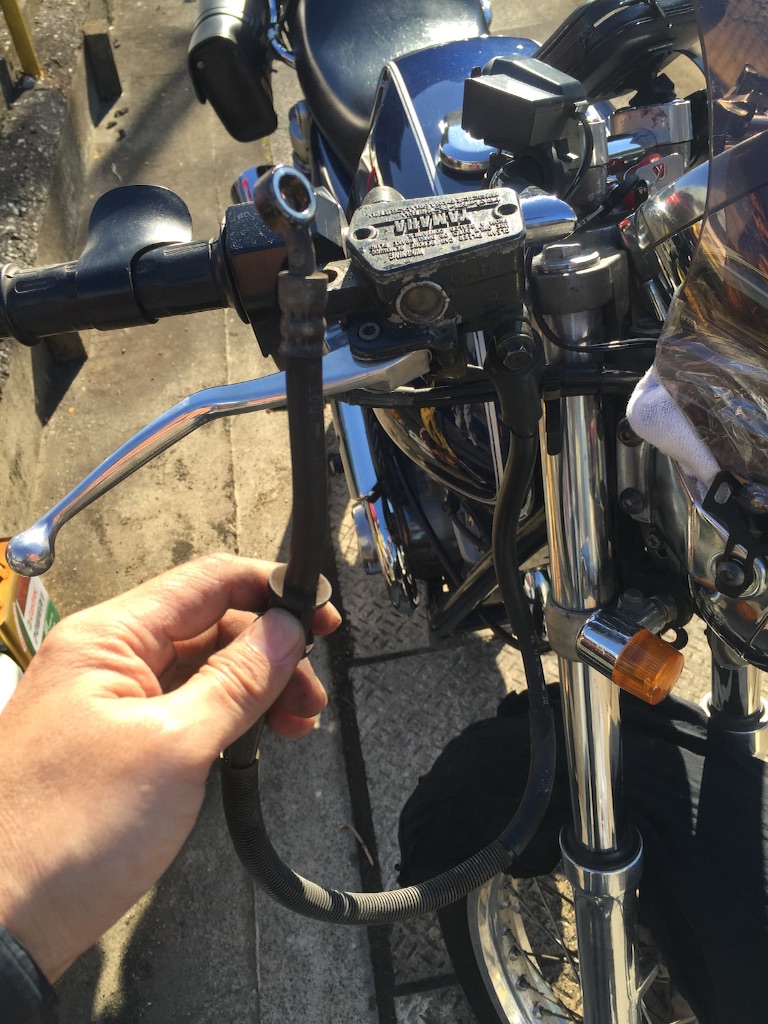

交換するので、ブレーキホースも外してしまいます。
f:id:AkasakaIchiro:20161227002237j:image

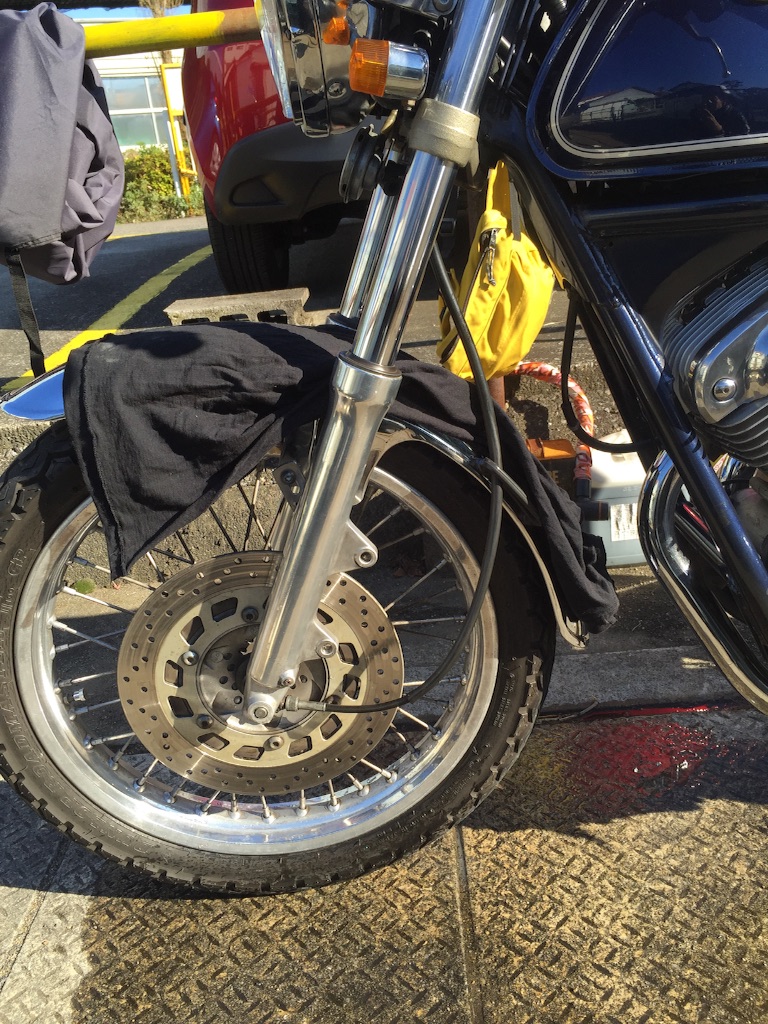

キャリパーも外して
f:id:AkasakaIchiro:20161227002252j:image

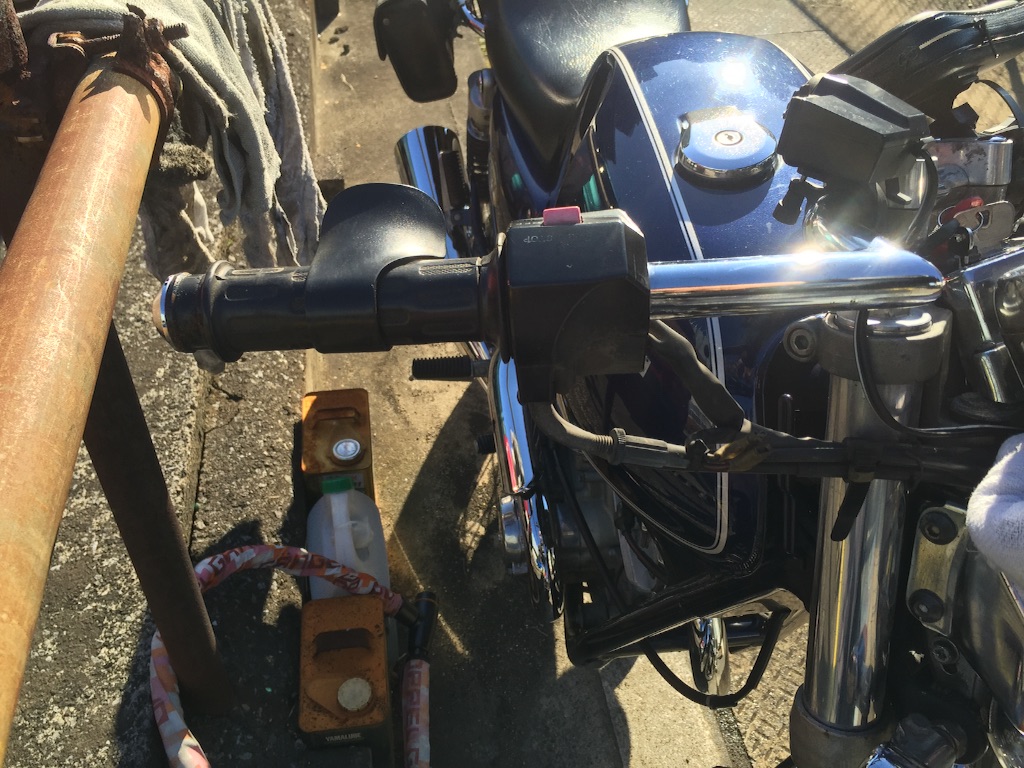

マスターシリンダも取り外しです。
f:id:AkasakaIchiro:20161227002304j:image


綺麗にしましょ

せっかく外したので、少し綺麗にしようと思います。

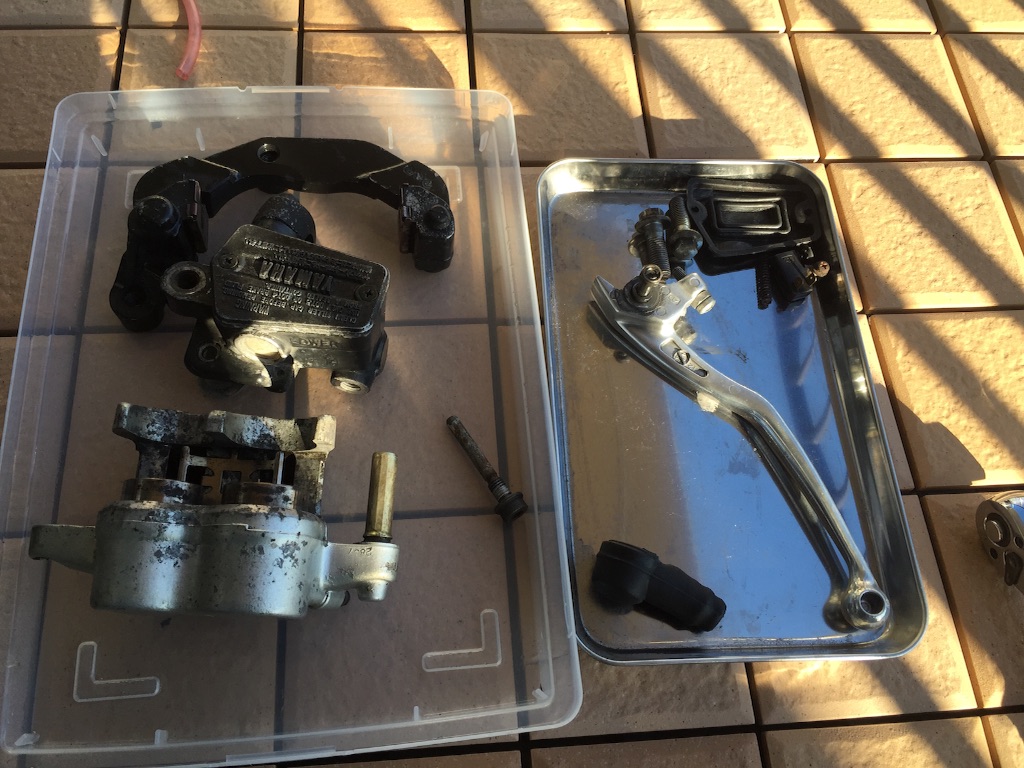

先ずはバラしましょう。
f:id:AkasakaIchiro:20161227002329j:image

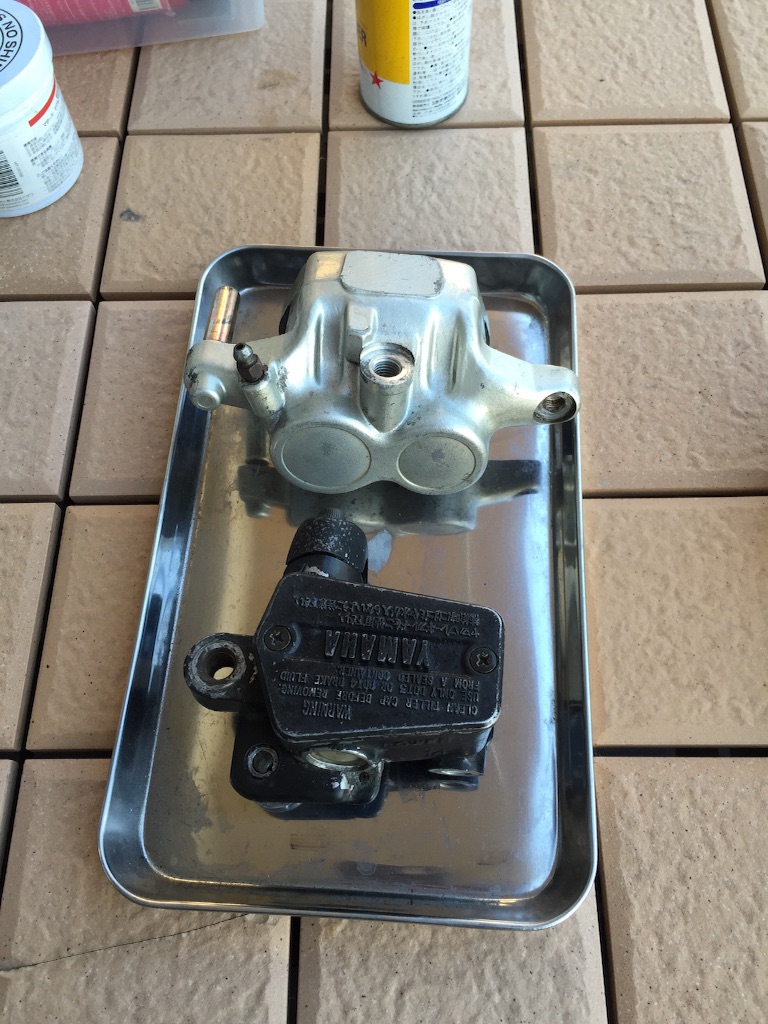

年代物を感じさせるマスターシリンダとブレーキキャリパーです。
f:id:AkasakaIchiro:20161227002347j:image

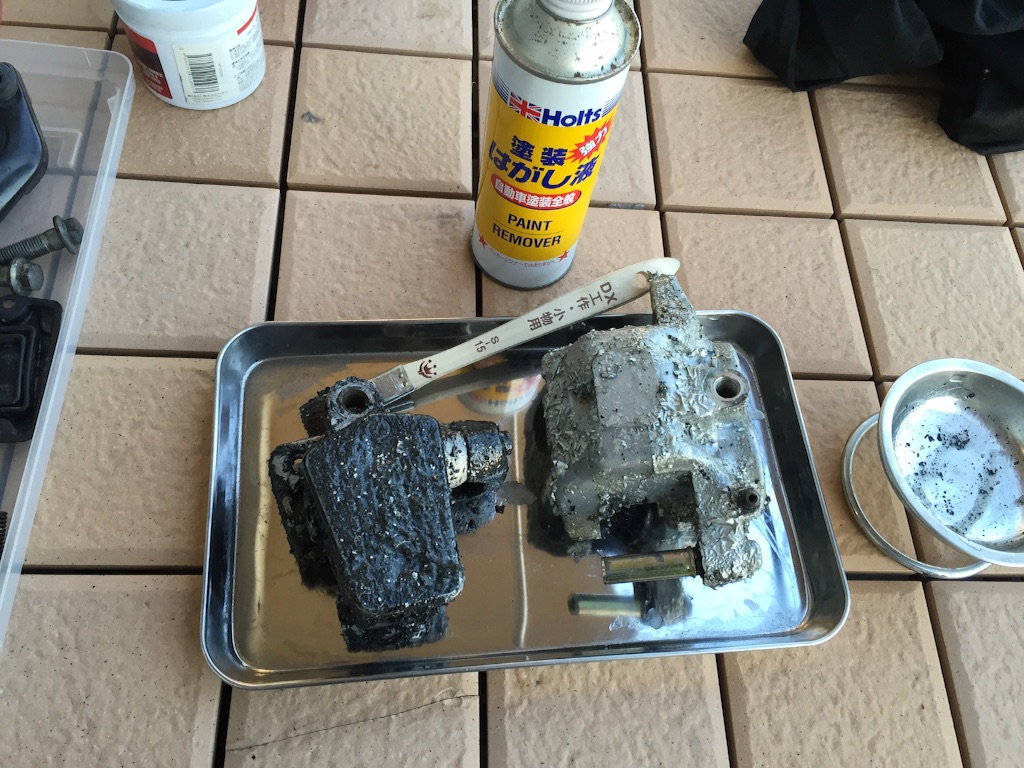

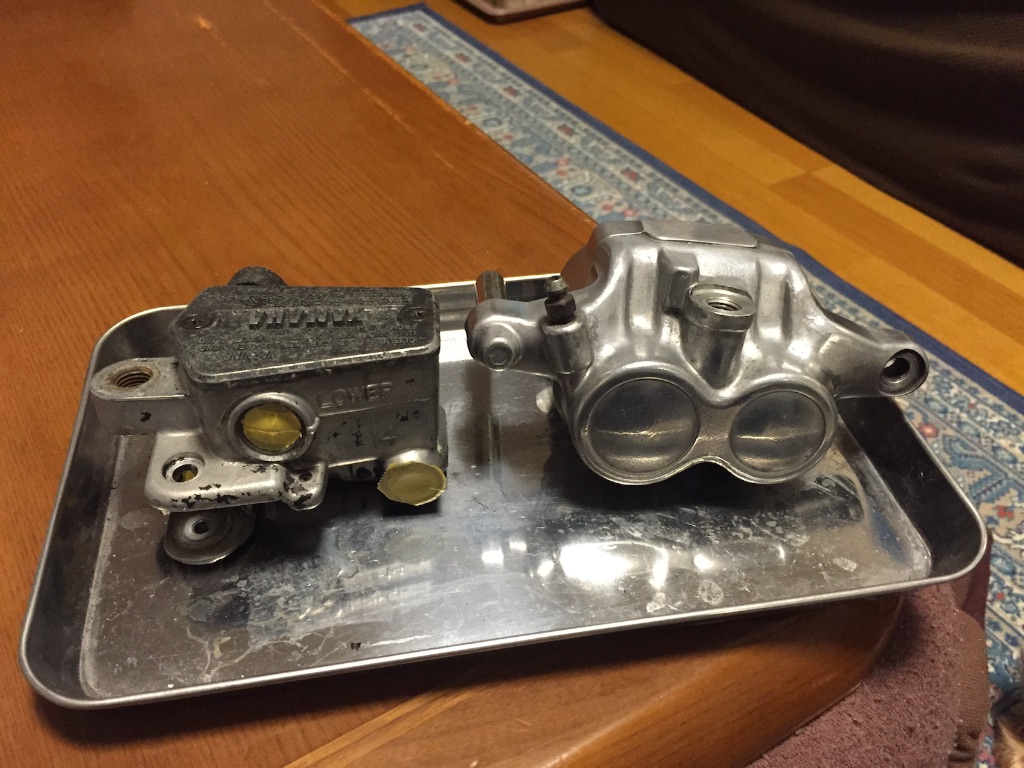

塗装もだいぶはげてるので、思い切って全部剥がしちゃいます。
f:id:AkasakaIchiro:20161227002410j:image
f:id:AkasakaIchiro:20161227002443j:image

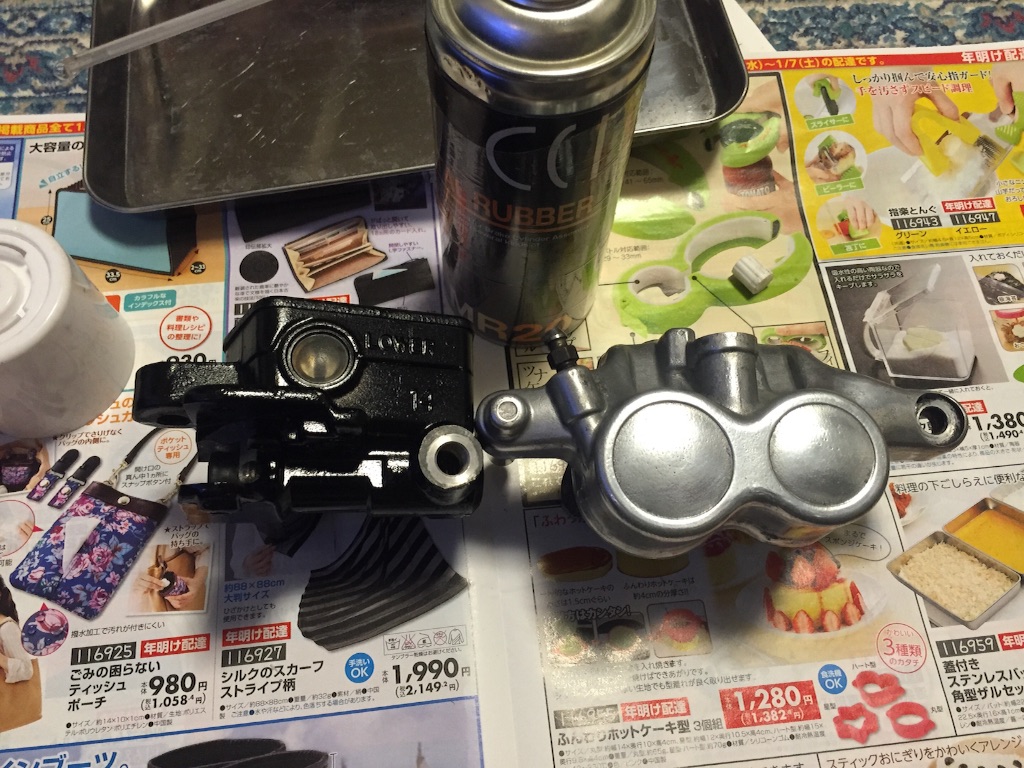

マスターシリンダはタミヤカラーで塗装(^^)
キャリパーはピカールで磨いてちょっと綺麗にしてやりました。
f:id:AkasakaIchiro:20161229001109j:image

組み立て

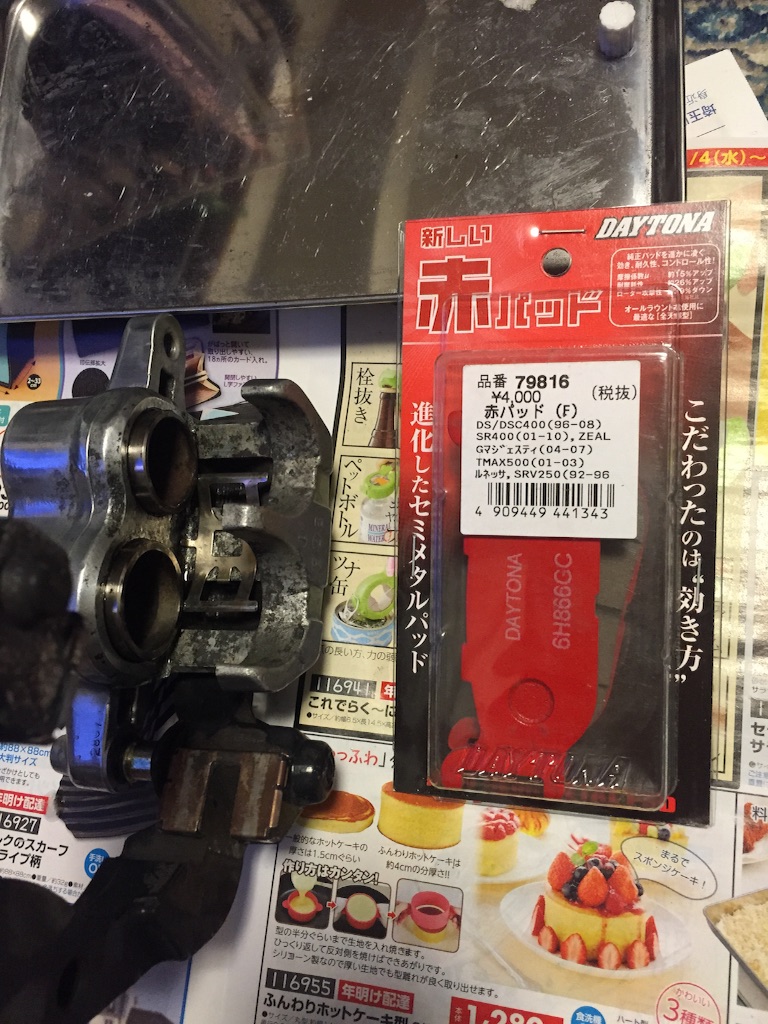

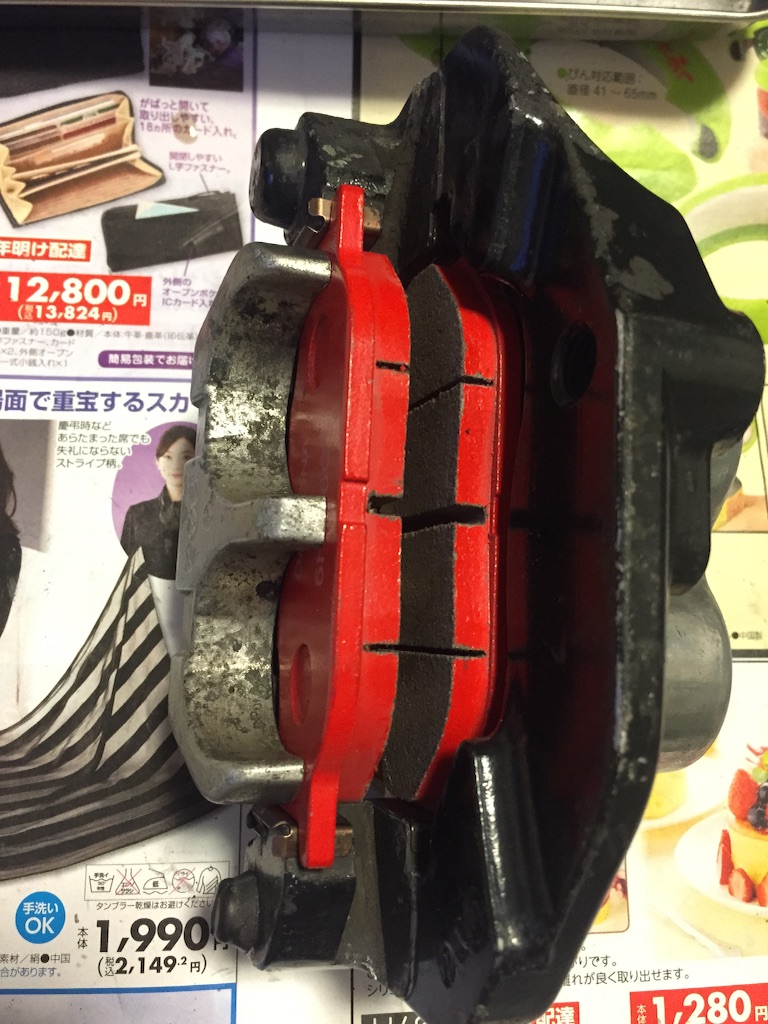

ブレーキパッドはデイトナの赤パッドにしてみます。
なんたって、赤は3倍だからね(^^)
3倍効くようになるはずである!(-"-)
f:id:AkasakaIchiro:20161229001133j:image
f:id:AkasakaIchiro:20161229001143j:image

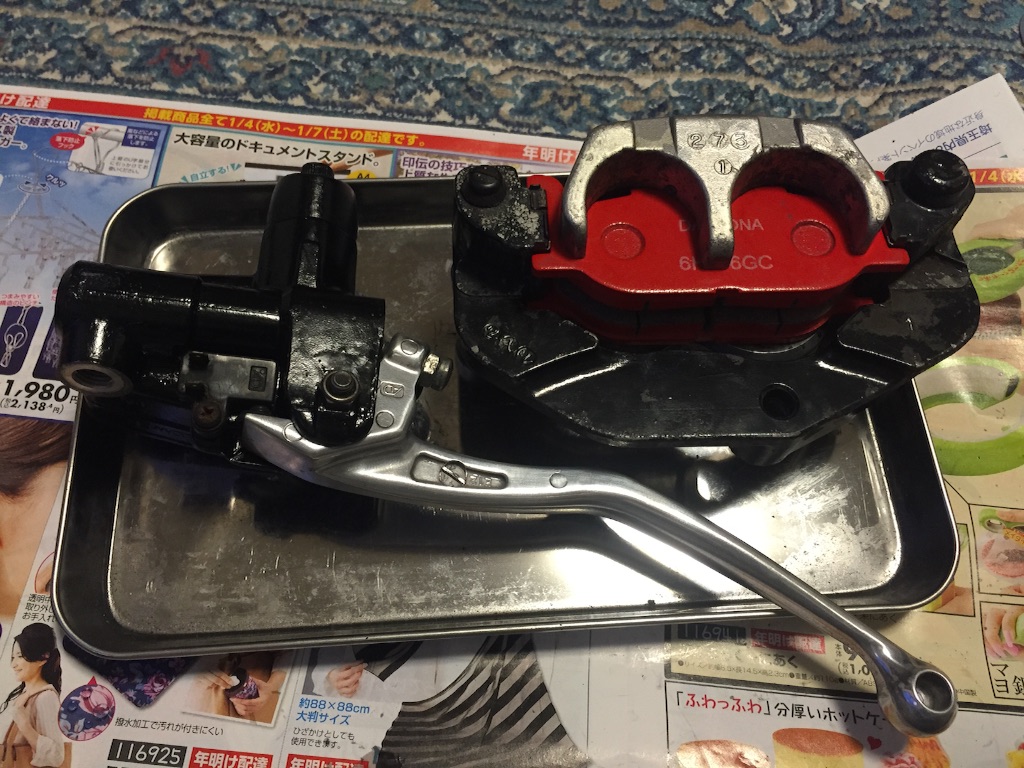

はい、組み立て完了〜
f:id:AkasakaIchiro:20161229001206j:image

組み付け

では、組み付けましょう。

先ずはキャリパー、

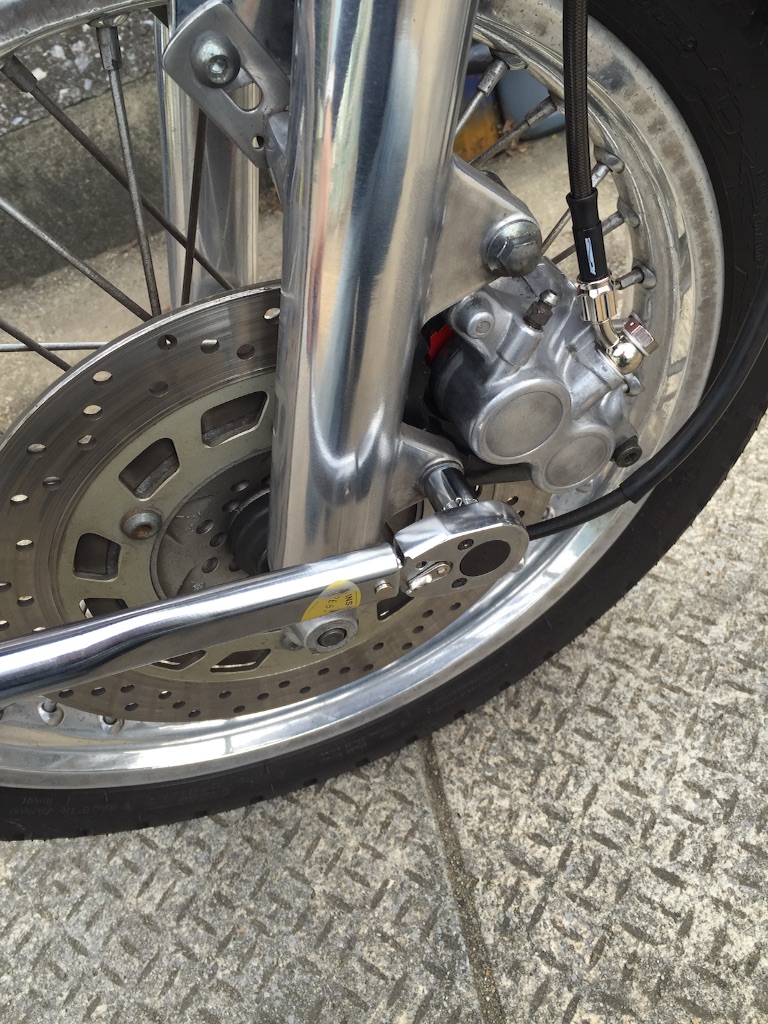

サービスマニュアルによると、ここは3.5kg・mと書いてあるので、ちゃんとトルクレンチで締めましょうかね。
f:id:AkasakaIchiro:20161229164211j:image

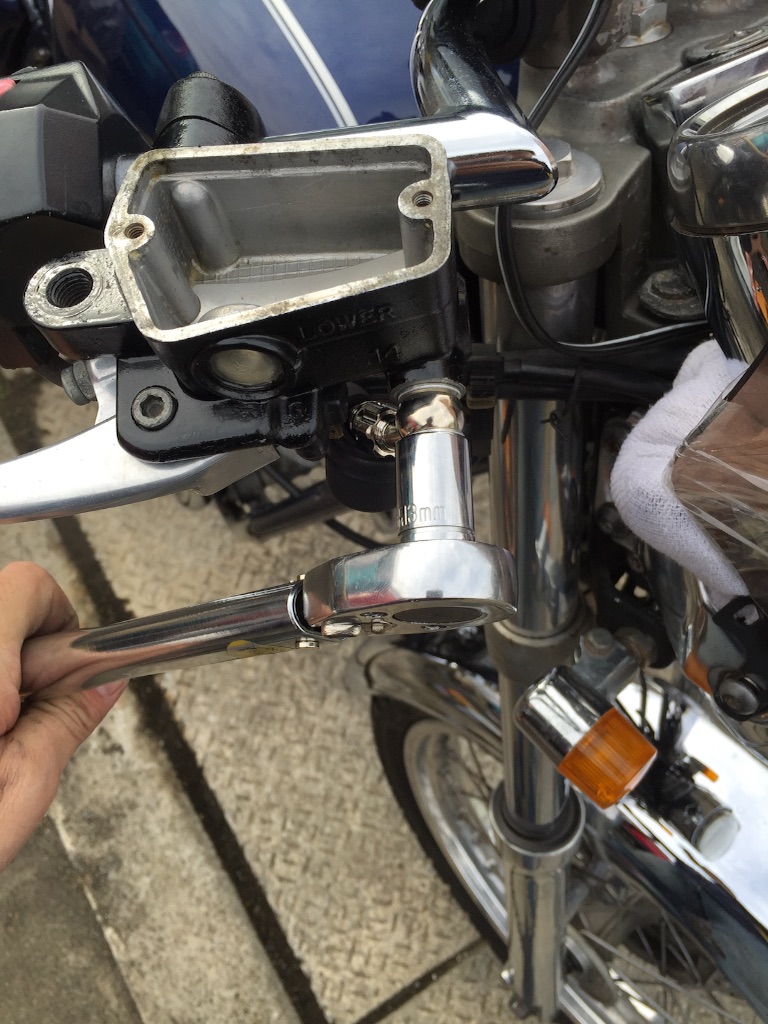

マスターシリンダも付けて、このバンジョーボルトは、サービスマニュアルでは3.0kg・mと書いてあるが、製品の取説では18〜20Nmと書いてある…
f:id:AkasakaIchiro:20161229164313j:image
まあ、2.0kg・mで締めときましょう。

エア抜き

さてさて、ブレーキオイルを入れて、問題のエア抜きです。

事前にお勉強した通りに、ブレーキレバーをシャコシャコして握ったまま、キャリパーのブリーザーを緩め…
延々と繰り返しているのですが、キャリパー側からはもうエアーは出てきません。
なのに!
全然レバーの手応え無し(T_T)

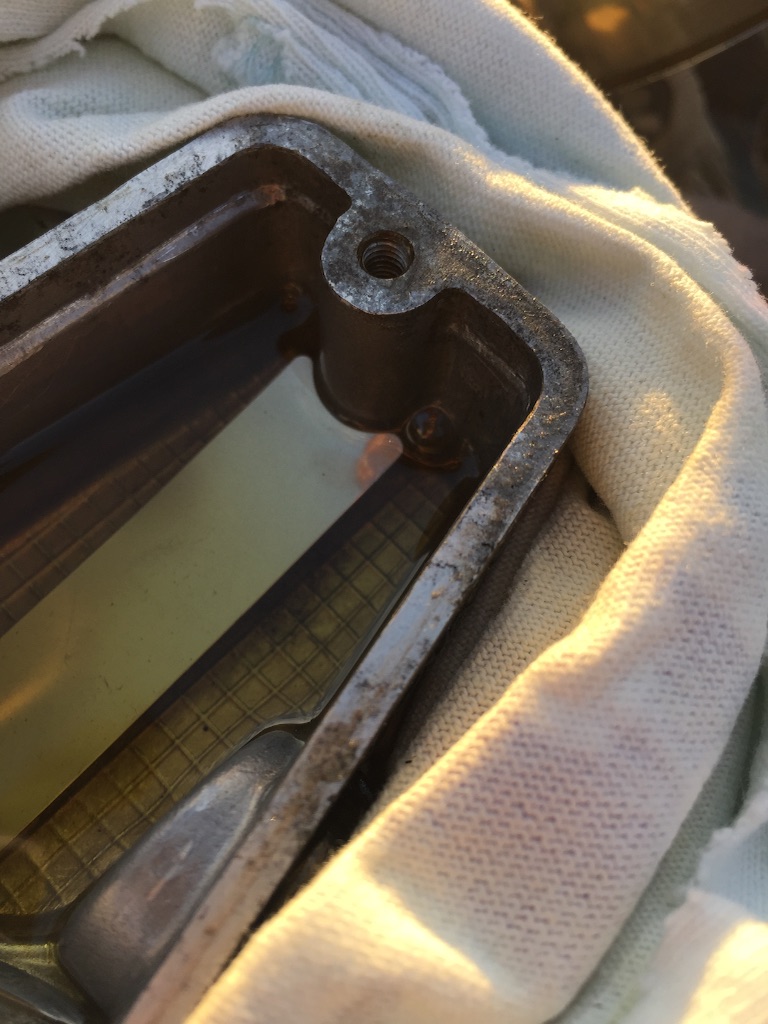

こんな場合はマスター側(バンジョーボルト辺り)にエアーが噛んでるとのこと。オイルを全部抜いちゃった場合などはこうなっちゃうらしい。
f:id:AkasakaIchiro:20161229164336j:image
レバーをニギニギすると時々ポコっとエアーが出てきますが、抜ける気配がない…
レバーはスカスカのままです。

そんな時は、
  • マスターシリンダ側のバンジョーボルトを緩めてそこからエアーを抜く
または
  • キャリバーのブリーザーからオイルを送り込む
といいらしい。

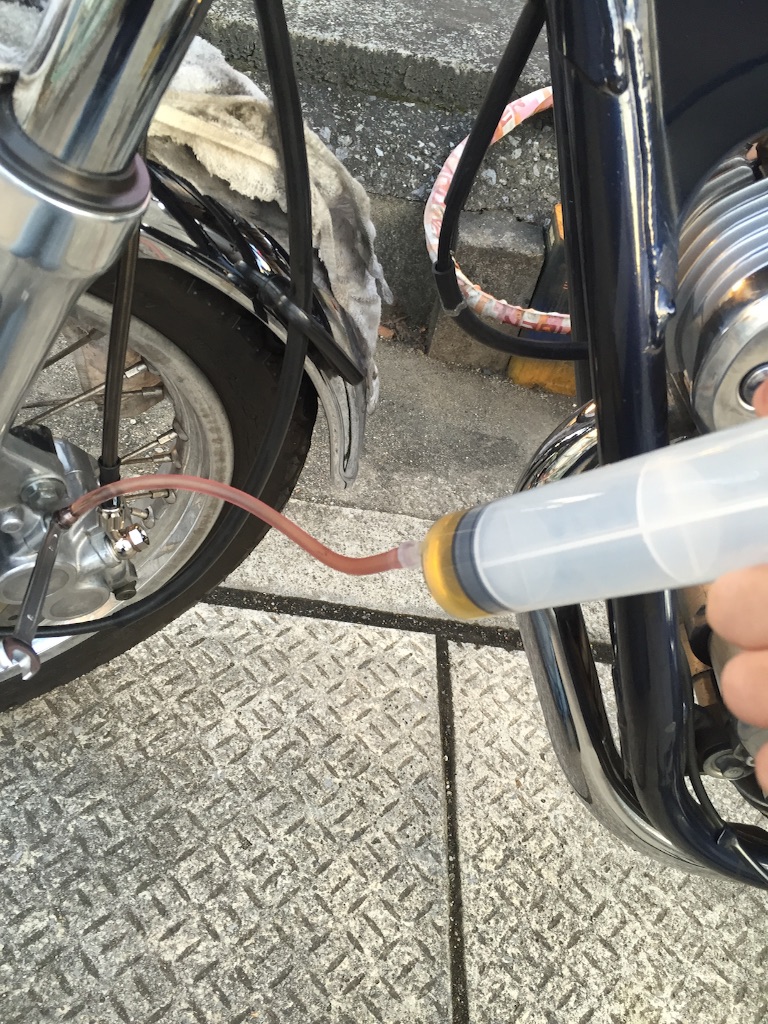

せっかく注射器を用意したので、キャリパーからオイルを注入してみます。
f:id:AkasakaIchiro:20161229164657j:image
にぅ〜っとオイルを注入すると、細かな泡を含んだオイルがマスターシリンダ側から出てきました。
そして!レバーの手応えが\(^o^)/

よし!エアー抜きも完了である!(-"-)

完成〜

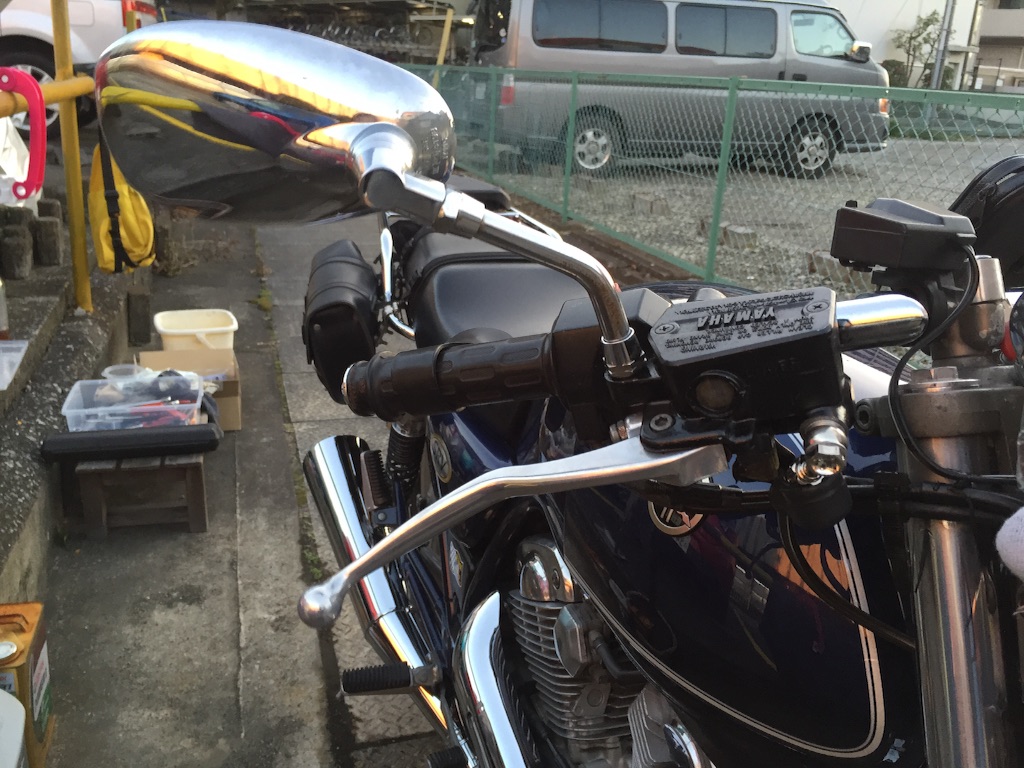

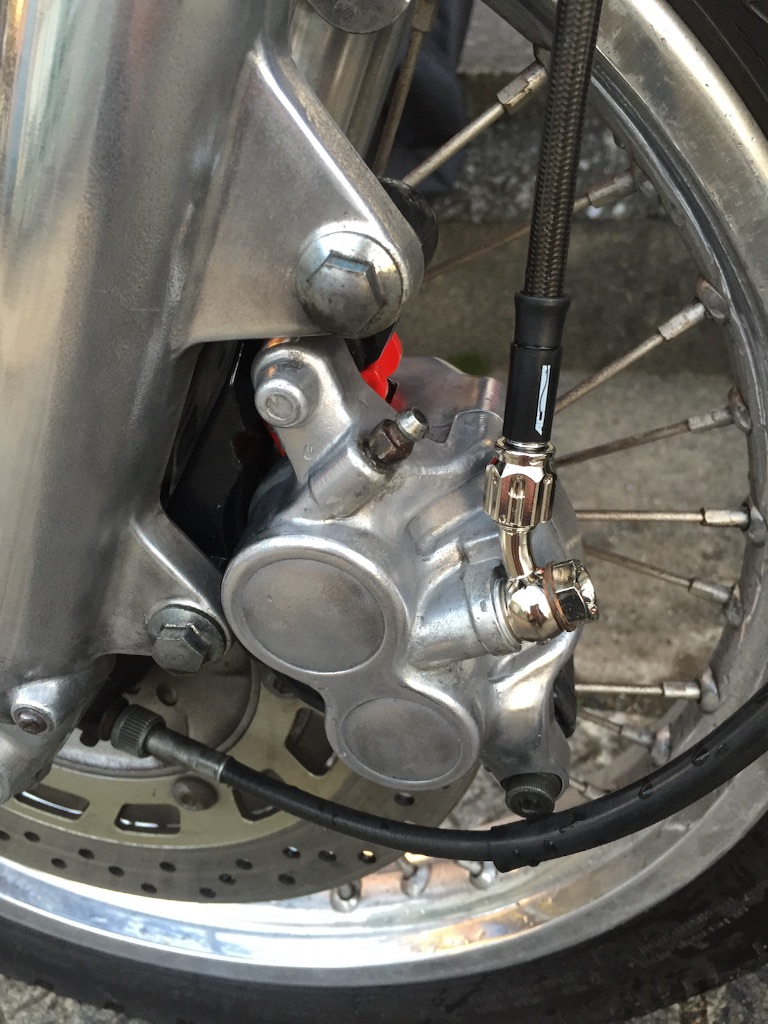

こんな感じで出来上がりました。
f:id:AkasakaIchiro:20161229164758j:image
f:id:AkasakaIchiro:20161229172015j:image

おー、ちゃんとブレーキ効きますよ。
なんか、いい感じ(^^)

冬休みの宿題完了です。
────────────
