SRV250の三つ目化(スポットライト増設)

いじる~
先日Amazon Associates Programで頂いた600円+αで購入したスポットライト用のLED球が届きました。

購入したのはこれ↓
よくあることだが、届いてビックリ(笑)
思ったより小さい(^^)

さて、どの辺りに付けようかな…
法的なことは良くわかりませんが、手許というか足元というか、バイクの前面手前側辺りが明るくなれば良いかと思っています。
ライト周りを見回して…
よしっ!ここだ
f:id:AkasakaIchiro:20151231144806p:image

では、ホムセンに行って取り付け用の金具を物色します。
三郷のスーパービバホーム、かなりの大型店で各種ステイもいっぱいあるのですが、、、
うーん…
「これだっ!」というものがない(ー ー;)
単なるL字形の金具で良いんですが、大きかったり、ネジ穴が小さかったり…

で、調達してきたのはこれ↓
f:id:AkasakaIchiro:20151231145523j:image
1つ210円のジョイント金具×2個
お目当てのL字形のものがなかったので、サンダーで要らない部分を切って加工します。

こんな感じに
f:id:AkasakaIchiro:20151231145921j:image

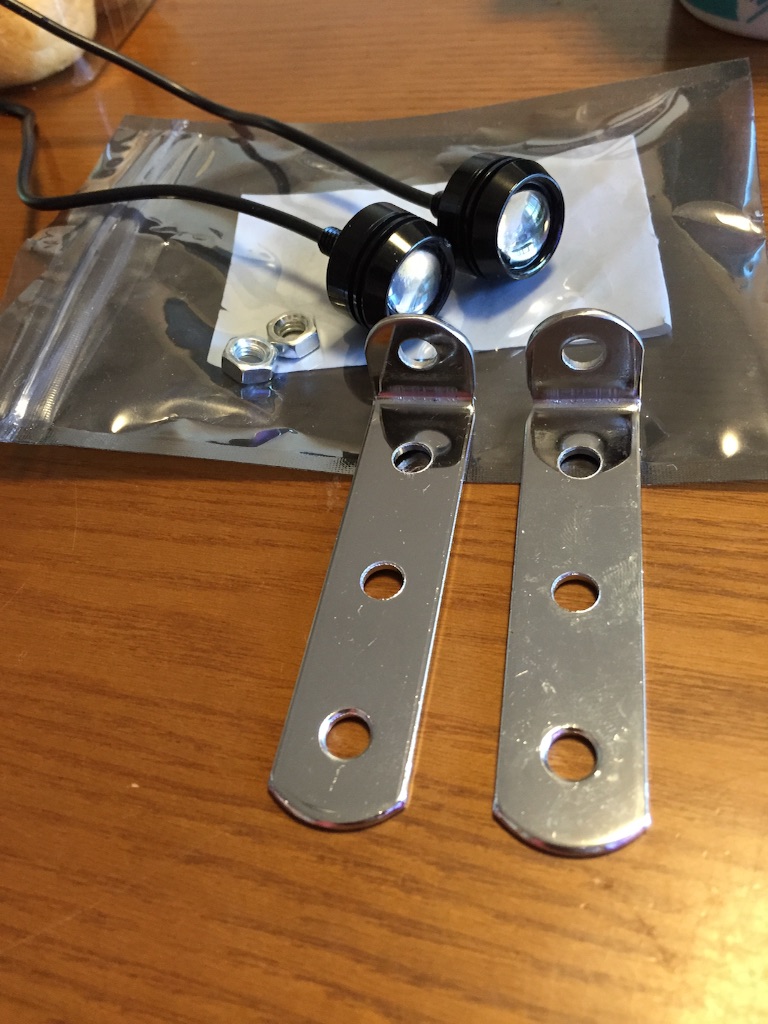

では、ステイにLED電球を取り付けてみます。
f:id:AkasakaIchiro:20151231150428j:image
f:id:AkasakaIchiro:20151231150506j:image
まあ、それなり。
ステイに穴がいっぱい開いてるので、もう2つ付けたい気分です。

防水仕様か否かもわからないので、ライト側の結線部分に水が入らないように、チョイ加工します。
f:id:AkasakaIchiro:20151231151544j:image
キボシ端子のメス側のカバーと収縮チューブを使ってこんな感じに!(-"-)
f:id:AkasakaIchiro:20151231151800j:image
うん、これで大丈夫…なはず

あと、接続用の線がむき出しで適当につなぐとショートしそうなので、結線用の端子も付けておきます。
f:id:AkasakaIchiro:20151231151933j:image
さすが安物、多分中華製(^^)
導線細っそ!
まあまあ、なんとか付けました。

あっ、端子の取り付け+ー間違えた…
受け側なので、+側にメス、ー側にオスの端子を付けるべきだった…
まあ、いいか(笑)

一応動作確認を
外してあるモンキーのバッテリーにつなぐと
f:id:AkasakaIchiro:20151231152631j:image
ビカー!
よしよし、一応点灯はします。

ON/OFFのスイッチも間に入れた方がカッコいいのですが、余剰電力の消費なので、常時点灯でいいでしょう。
ヘッドライトのLO側に割り込ませちゃいます。
配線図確認です。
f:id:AkasakaIchiro:20160103172318j:image
うんうん、ヘッドライトの中で、緑と黒の線を探せば良さそうです。
一応、実物確認!(-"-)
f:id:AkasakaIchiro:20160103173638p:image

準備として、二又のコネクタも作っておきます。
f:id:AkasakaIchiro:20160103172540j:image
ー側は既存のキボシ端子に割込みなので、そこだけ丸型の端子、あとスポットライト側の端子の+ー間違えも考慮して作成です。

さて取り付けです。
先ずはライト本体はこんな感じに
f:id:AkasakaIchiro:20160103175114j:image
f:id:AkasakaIchiro:20160103175125j:image

前から見ると…
ウインカーの上のちっさいポチッってのが、増設したものです。
f:id:AkasakaIchiro:20160103175151j:image

次に割り込ませる配線に端子取り付け。
+側は、緑の線を思い切ってバチンっと切って端子取り付けました。
f:id:AkasakaIchiro:20160103175212j:image
↓ここにスポットライトのコネクタを接続すれば完了です。
f:id:AkasakaIchiro:20160103175225j:image

完成〜、点灯〜(^o^)/
f:id:AkasakaIchiro:20160103175256j:image

そして、3つ目の様相がこれ!
f:id:AkasakaIchiro:20160103175310j:image

ちゃんと明るくなりそうですし、安いオモチャだと思えば、オススメであーる( ̄ー ̄)

三つ目のSRV見たら声かけてください(^^)

───────

1/10 追記  夜に点灯してみました

夜乗ったので、消灯 / 点灯比べてみました。
f:id:AkasakaIchiro:20160110210754p:image
だいぶ手元が明るくなりました。
