テールランプ交換

SRV250テールランプ交換です。

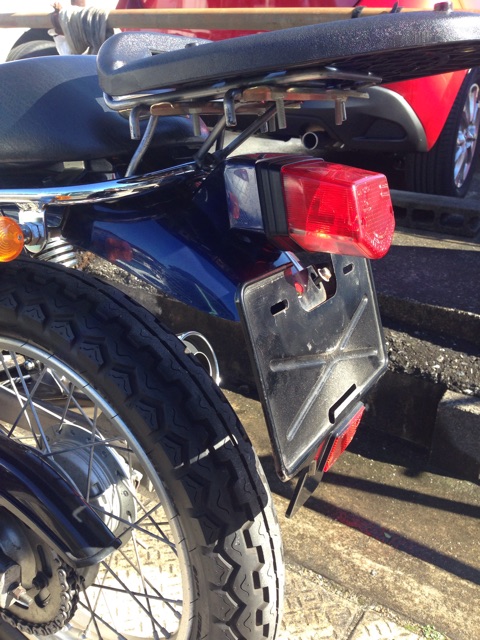

現状はこれ
f:id:AkasakaIchiro:20150131174427j:plain

とりあえず、外しま〜す

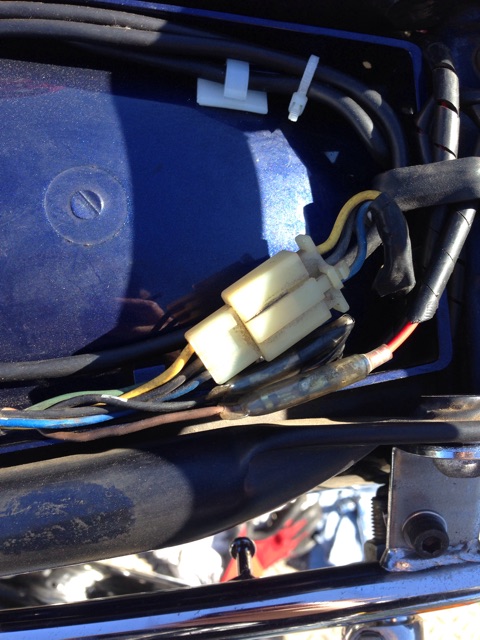

シートの下のこのコネクタでつながってて、サービスマニュアルによると配線は以下 !(-"-)
 青 … ポジション
 黄色 … ブレーキ
 黒 … アース
f:id:AkasakaIchiro:20150131174723j:plain

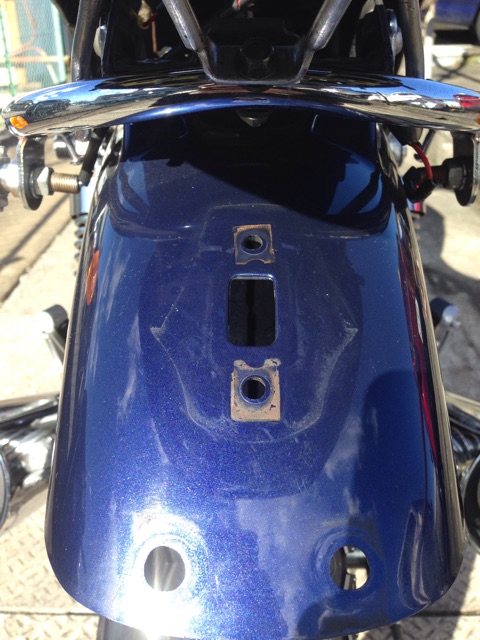

テールランプ外すとこんな大穴が…
f:id:AkasakaIchiro:20150131174744j:plain

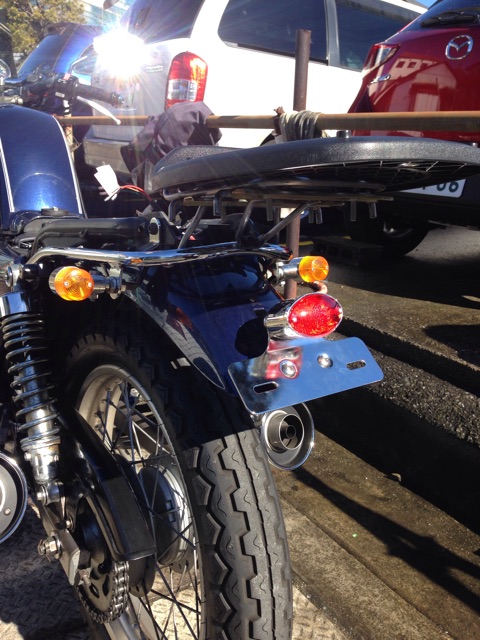

ちょっと合わせてみます(^^)
うん、なかなか(´ー`)
f:id:AkasakaIchiro:20150131174803j:plain
でも…

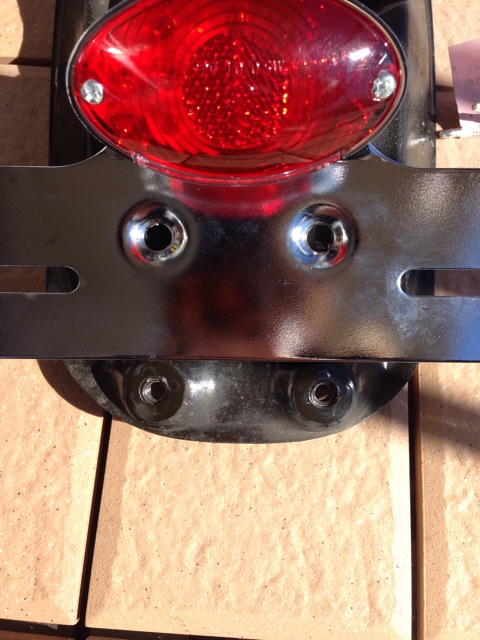

ネジ穴の幅があってなーい(+_+)

f:id:AkasakaIchiro:20150131174831j:plain
こんな微妙な違いなんですが、フェンダーのアールに合わせて若干外から内にネジを差す感じなので、絶対付きそうもありません il|li orz il|li

まあ、いいか…
外してあるモンキーのバッテリーにつないで動作確認(^-^)ゝ

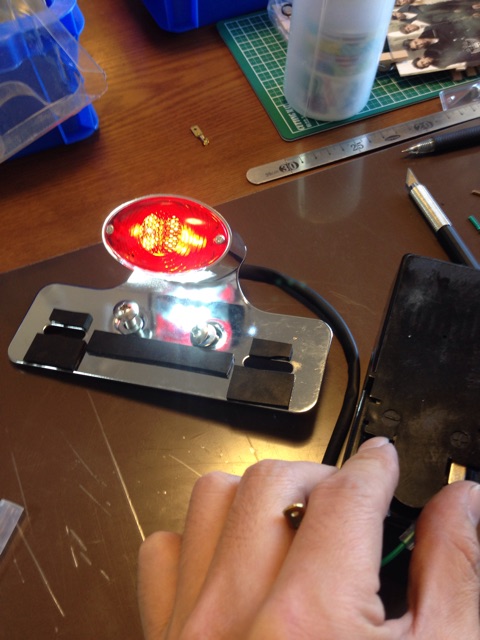

ポジションの線を繋ぐとこんな感じ
f:id:AkasakaIchiro:20150131174856j:plain

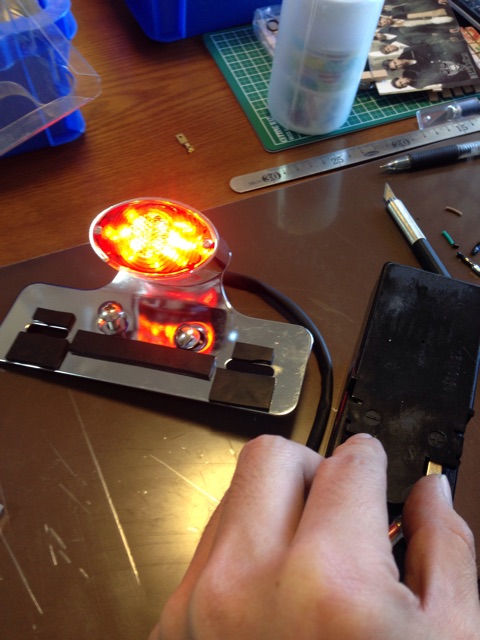

ブレーキ側繋ぐとこんな感じ
f:id:AkasakaIchiro:20150131174914j:plain
LEDってのがイマイチですが、玉切れしないしいいか(´▽`)

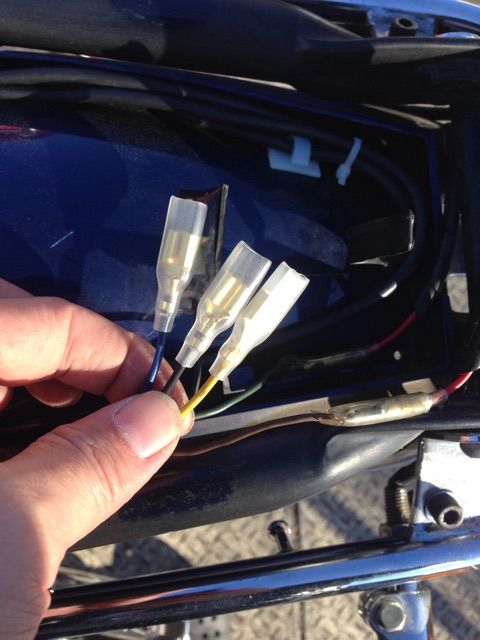

車体側のコネクタも交換
f:id:AkasakaIchiro:20150131174929j:plain

---
では、取り付け〜

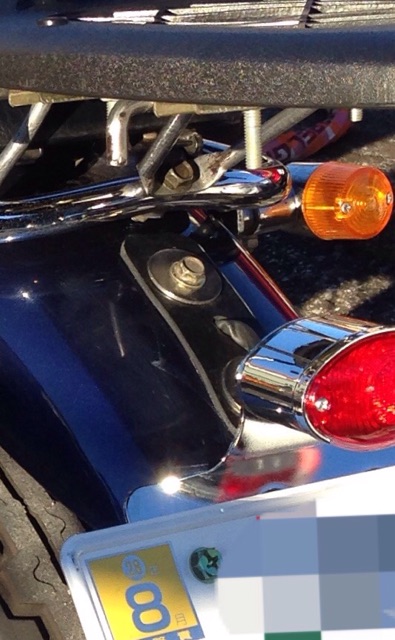

フェンダーの大穴は、こんな感じでゴムシート貼って塞ぎました(^^)
f:id:AkasakaIchiro:20150131181918j:plain

かっこ悪いので写真は貼りませんが、合わないネジ位置は、ネジ止めは諦めて、インシュロックと針金で止めちゃいました(^^)

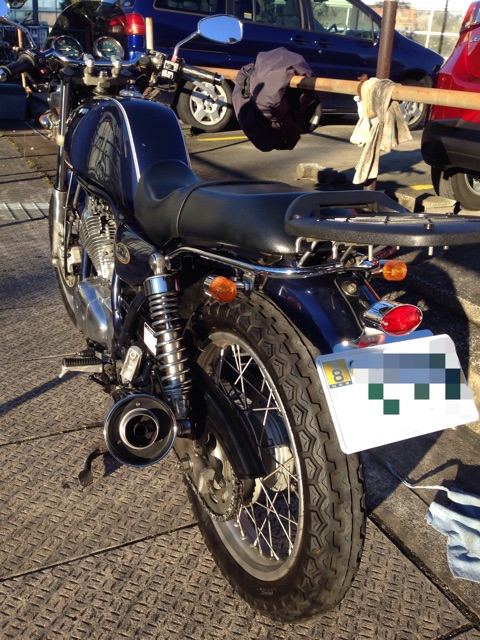

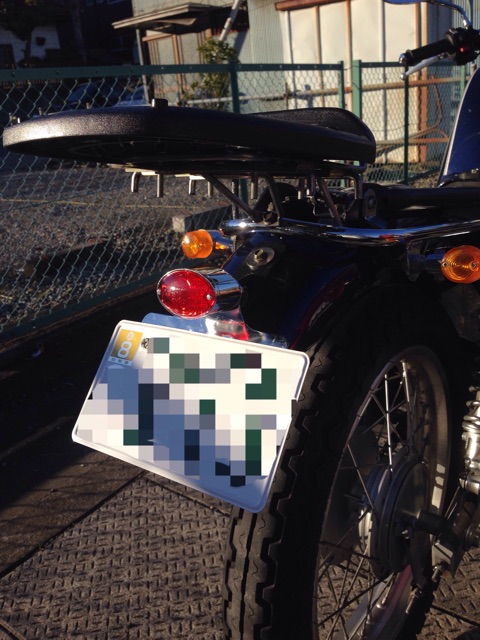

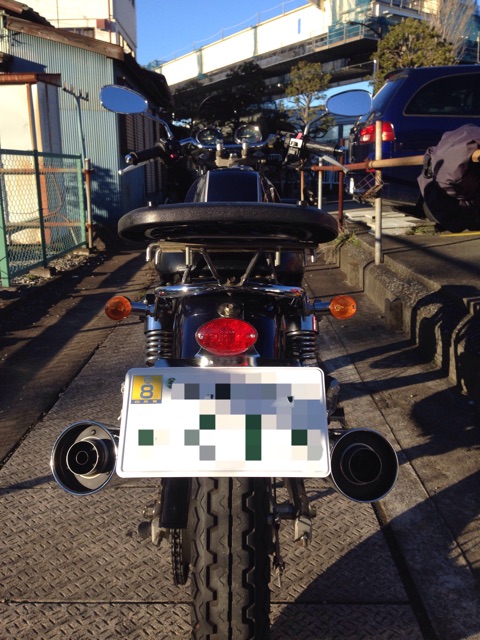

はい、完成〜\(^o^)/
f:id:AkasakaIchiro:20150131181436j:plain
f:id:AkasakaIchiro:20150131182743j:plain
f:id:AkasakaIchiro:20150131184622j:plain

最後にメモ
残念ながら、これはSRV250にはポン付けじゃなかったです(-_-)
